Abribus Intelligent
piloté par l’IoT
Défi Principal
FOURNIR DES MISES À JOUR EN TEMPS RÉEL AUX VOYAGEURS
CLIENT : Ce client, souhaitant rester confidentiel, est un leader en matière de technologies et de solutions IoT (Internet Of Things) avancées, destinées aux agences de transport en commun et aux municipalités.
Ce leader nord-américain des systèmes IoT publics souhaitait développer un réseau extérieur connecté, conçu pour offrir une expérience améliorée aux usagers en leur fournissant des informations fiables en temps réel au moyen de différents canaux de communication. Cependant, pour concrétiser cette vision, il avait besoin d’une expertise en ingénierie électronique et systèmes embarqués, ce qui l’a conduit à collaborer avec Orthogone.
Concevoir une architecture logicielle pour abribus connecté à l’IoT
Intégrer plusieurs systèmes intelligents
Activer ses périphériques et ses données en temps réel
Solutions

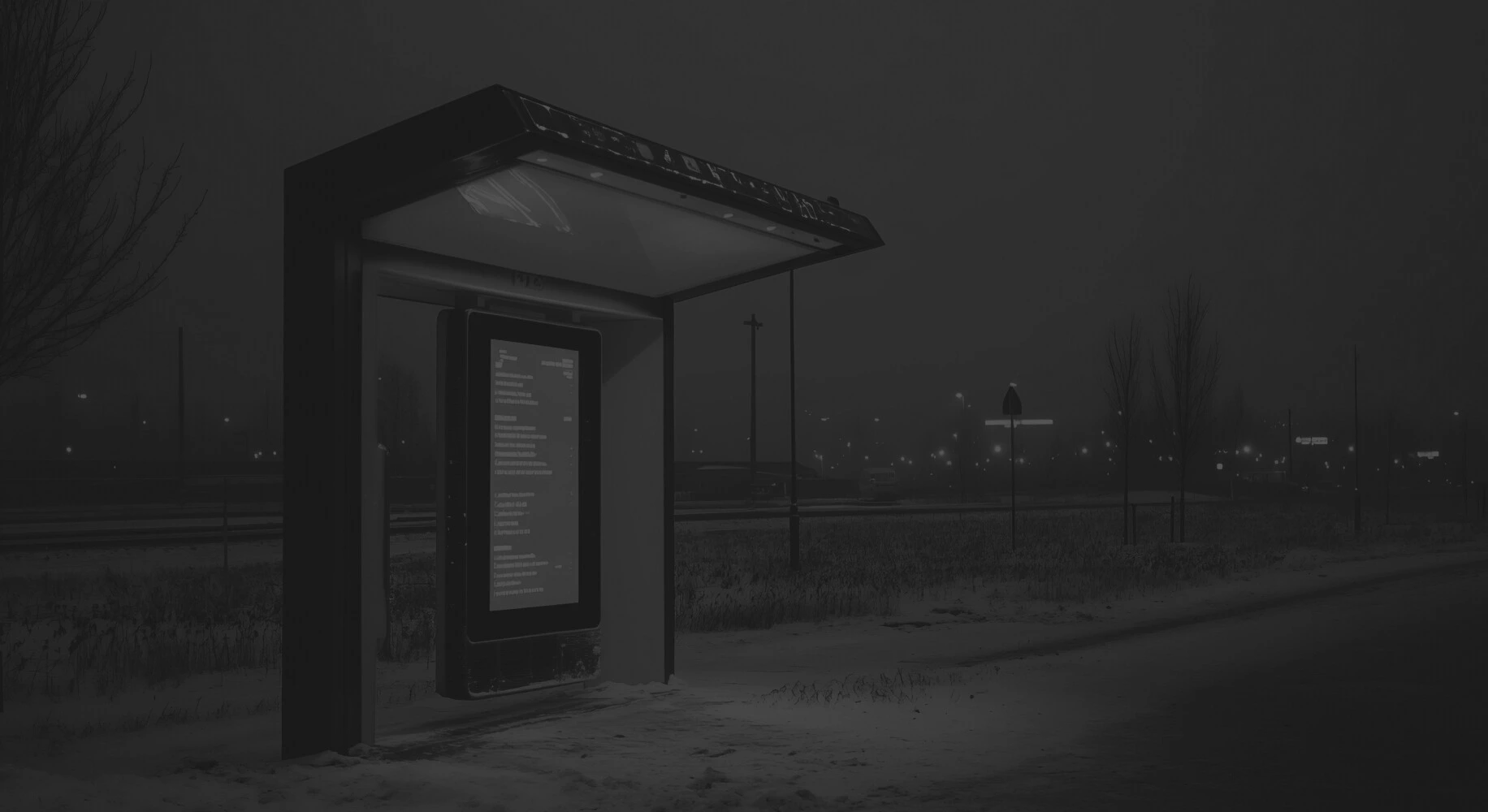

INNOVER AVEC UN ABRIBUS QUI S’ADAPTE À TOUT TYPE DE CONDITIONS MÉTÉO
Pendant plus de 2 ans et demi, les équipes internes ainsi que celles d’Orthogone ont collaboré sur la solution «SmartShelter». Cette borne connecté, intelligente et autonome fournit des données en temps réel pour divers usages liés au transport. Il s’agit d’une solution d’ingénierie avancée combinant des technologies de pointe telles que : l’affichage électrophorétique (e-paper), Microsoft Azure IoT Edge et IoT Hub, l’analyse télémétrique, la gestion avancée de l’énergie ainsi que des interfaces utilisateur intuitives.
INFORMER LES USAGERS DES TRANSPORTS EN TEMPS RÉEL
Les voyageurs, notamment ceux qui attendent un bus, comptent sur des informations précises et actualisées concernant les horaires, les conditions météorologiques, etc. L’entreprise qui a fait confiance à Orthogone a ainsi conçu une plateforme centralisée capable de collecter, analyser et afficher les informations essentielles pour les opérateurs et les voyageurs. Ils lui ont fait notamment appel pour concevoir un produit connecté fonctionnant hors réseau tout en fournissant des données en temps réel, en s’adaptant aux environnements physiques dynamiques et en offrant de nombreuses autres fonctionnalités.
Pour atteindre cet objectif, Orthogone a mis à profit sa vaste expérience dans le développement de systèmes embarqués, de composants électroniques et de solutions IoT. L’équipe a commencé par intégrer les technologies cloud de Microsoft Azure afin de créer une plateforme de communication et de traitement des données en temps réel, permettant aux opérateurs de transport de mieux s’adapter aux changements constants.
Un écran e-paper équipé d’un rétroéclairage, d’un haut-parleur et de microphones ont été ajoutés, facilitant ainsi la communication entre les utilisateurs et les centres de contrôle de l’information. L’équipe a également implémenté la connectivité LTE Cat 4 et 5G, améliorant ainsi l’efficacité des communications.
L’ajout du traitement en périphérie (edge computing) avec des processeurs dotés de capacités d’intelligence artificielle (IA) a permis au système d’analyser plusieurs variables impactant les horaires de bus, offrant ainsi des prévisions d’arrivée et de départ plus précises.
La solution autonome est alimentée par un panneau solaire et une batterie lithium-ion. Orthogone a également intégré une fonction de mise hors tension sélective des sous-systèmes du SmartShelter, optimisant ainsi son efficacité énergétique – un élément clé pour les climats nord-américains.
Enfin, l’équipe Orthogone a intégré des capacités de calcul à distance ainsi qu’une analyse télémétrique simultanée. Par exemple, les données télémétriques de la batterie peuvent être utilisées pour anticiper les interruptions de service causées par les conditions météorologiques et l’emplacement du panneau solaire (ombre ou plein soleil), tout en optimisant les taux d’échange de données sur le réseau.
PLATEFORME
- Azure IoT Hub et IoT Edge
- E-paper
Linux - Docker
- Python, C#
- Appareil en périphérie (Edge device) avec un GPU compatible IA
- Panneau solaire
CAPTEURS
- Gaz NO₂, SO₄, O₃, H₂S (électrochimique)
- Gaz CO₂ (infrarouge non dispersif – NDIR)
- Vision (caméra)
- Température, humidité, pression barométrique
- Détection audio (bruits forts, détresse)
- RF (détection d’activité Wi-Fi et Bluetooth)
ALIMENTATION
- Panneau solaire avec système de nettoyage motorisé
- Batterie lithium-ion avec chauffage pour la recharge par temps froid
- Capteurs et interfaces de communication pour une consommation énergétique optimale
- Routines de mise hors tension sélective des sous-systèmes
COMMUNICATIONS
- LTE Cat. M1
- Cat. 4
- 5G
- Wi-Fi (802.11 a/g/b/n/ac)
INTERFACES UTILISATEURS
- Écran e-paper avec rétroéclairage
- Haut-parleur
- Bouton poussoir piéton
- Microphones
RÉSULTATS
Ce produit intègre une large gamme de fonctionnalités, notamment :
- Compatibilité solaire
- Capteurs intégrés
- Design urbain numérique
- Estimation d’arrivée en temps réel (ETA)
- Orientation et guidage (wayfinding)
- Sécurité avancée des passagers
- Prise en charge LTE, 4G, 5G
- Cloud computing et edge computing
- Préparation à l’IA et à l’intelligence d’affaires
Grâce à la solution «SmartShelter», l’utilisation des transports en commun peut être optimisée, offrant une expérience plus sûre et plus efficace aux voyageurs. La contribution d’Orthogone au projet a permis de concevoir une architecture ouverte, évolutive et flexible, adaptée aux applications des villes intelligentes et des réseaux de transport.
L’entreprise qui a fait confiance à Orthogone dispose désormais d’un produit qui améliore l’efficacité opérationnelle et s’intègre à divers systèmes tels que le Mobility as a Service (MaaS), les services à la demande, le transport adapté, le covoiturage et les solutions intermodales.
